产品中心
联系人：张总
电话：13312853349
邮箱：1652326804@qq.com
地址：广州市花都区华侨商业城
1、桥面防水层的施工
1.1基础处理：基层表面采用抛丸打磨，清理干净表面浮灰，不应有杂物、油类物质。基层平整度应不大于1.67mm/m。
1.2 涂覆底漆：刷涂高渗透环氧底漆：准确称取A、B组份，按A组份（油漆）：B组份（固化剂）=5:1（质量比）混合，搅拌均匀。消泡和熟化5min，滚涂于处理完的混凝土基面上，30min内用完。刷涂完毕后6h后检查涂膜是否有缺陷，及时补刷。底漆施工18-24h后可刷涂聚脲面漆， 高渗透底漆用量0.2-0.3kg/m2

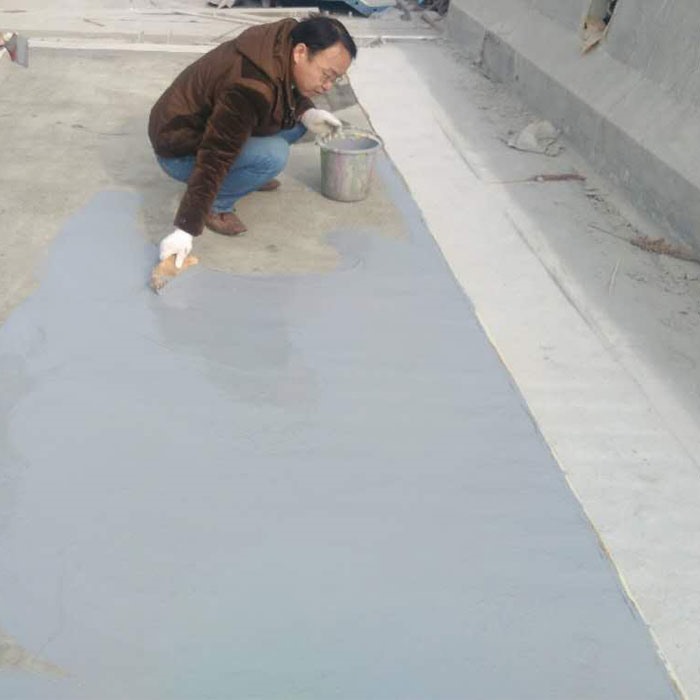

1.3.刷涂聚天门冬氨酸酯脲防水涂料：采用广州市金铂尔化工有限公司生产的T107双组份刷涂聚脲。使用时配制T107刷涂型聚脲，准确称取A、B组份，按A组份（油漆）：B组份（固化剂）=1:1（质量比）混合，A组份加入B组份之中，搅拌均匀。消泡和熟化5min，刷涂或滚涂于底漆涂层上，30min内用完。刷涂完毕后6-8h后检查涂膜是否有缺陷，及时补刷。第二天可涂刷第二道聚脲防水层，达到规定的厚度。后一道聚脲施工的同时，还要进行抛沙处理，以增加防水层表面的粗糙度，利于和后续工序的沥青砂浆层的结合。施工2天后可检测附着力，一般能达到3.5MPa的拉拔强度。之后进行下一道工序。
T107刷涂聚脲涂料用量0.8-1.5kg/m2，厚度0.6-1.2mm
T107 聚天门冬氨酸酯脲防水涂料主要技术指标：
|
序号 |
检验项目 |
指标值 |
实际值 |
|
|
固体含量% ≥ |
85 |
88 |
|
|
表干时间h，≤ |
2 |
2 |
|
|
拉伸强度MPa， ≥ |
6.0 |
8.6 |
|
|
断裂伸长率% ≥ |
300 |
450 |
|
|
粘结强度MPa， ≥ |
3.0 |
3.5 |
|
|
不透水性（0.3MPa*2h） |
不透水 |
不透水 |
联系我们
广州市金铂尔化工有限公司/广东坚派新材料有限公司
地址：广州市花都区公益路华侨商业城6-3-8号/佛山市高明区荷城街道兴盛东路28号
业务联系：400-900-1713
技术咨询：17721883189 刘先生 13312853349 张先生
传真：020-37733758
邮箱：1652326804@qq.com
版权所有 @ 2020 广州市金铂尔化工有限公司 备案号:粤ICP备19079827号 技术维护：广州海鹰信息技术有限公司
