产品中心
联系人：张总
电话：13312853349
邮箱：1652326804@qq.com
地址：广州市花都区华侨商业城
T9303无溶剂环氧防腐底漆
产品简介：
A组份由改性环氧树脂及颜填料、助剂等组成，B组份由特种改性固化剂构成。 可手工刷涂、滚涂及高压无气喷涂，施工过程无VOC排放，符合环保政策。
性能特点：环保无溶剂，对基材粘结力强，耐盐雾性高，抗腐蚀性强，适用于金属基面的防腐蚀底漆。与聚脲面漆的配套性好。
技术指标：
固体份 ≥95%
附着力 （对金属） ≥ 6.5MPa（拉开法）
0级 （划格法）
柔韧性 ≤1mm
硬度 ≥HB
耐冲击 ≥50kg.cm
耐酸性（0.05mol/L H2SO4溶液24h） 无腐蚀、不起泡、不脱落
耐碱性（0.15mol/L NaOH溶液24h ） 无腐蚀、不起泡、不脱落
耐汽油 （92号 4h ） 无腐蚀、不起泡、不脱落
耐水性（40℃） 48h 无腐蚀、不起泡、不脱落
耐盐雾试验1000h 无腐蚀、不起泡、不脱落
A组份由改性环氧树脂及颜填料、助剂等组成，B组份由特种改性固化剂构成。 可手工刷涂、滚涂及高压无气喷涂，施工过程无VOC排放，符合环保政策。
性能特点：
密度（g/cm3）： A组份1.7-1.75；B组份 1.0；混合后1.55
施工比例： A组份（涂料）：B组份（固化剂）=5:1（重量比）
施工VOCs 12-50g/L
粘度（25℃，cps）： 850-950
施工期限（25℃） 25-40min
表干时间 5-6h
实干时间 24h
涂覆间隔 24-48h
推荐干膜厚度 100-200µm
理论涂布率 0.2kg/m2(按干膜120µm计算)
涂覆方法 刷涂、辊涂、无气喷涂、空气喷涂
涂料A：固化剂B=5:1（重量比）
施工工艺：金属基材喷砂至2.5级或手工除锈至3级，刷涂或滚涂该底漆。24h后可以刷涂云铁中涂漆或聚脲面漆。
储存有效期：12个月
包装规格：涂料25kg，固化剂10kg

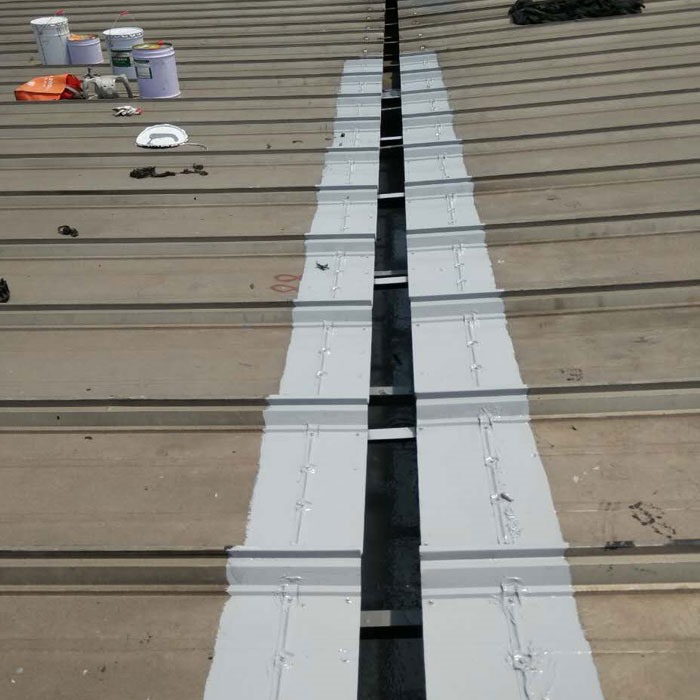

彩钢瓦屋面防水防腐施工方法
一、涂层设计：
1、 底漆层：刷涂无溶剂聚脲防腐底漆 用量0.3kg/m2 厚度100um。
2、 聚脲防水防腐中涂层层：刷涂或喷涂T109聚脲中涂漆，用量0.5kg/ m2，
厚度100-300um。
3、 聚脲面漆层：刷涂或喷涂高固体份T200脂肪族聚脲面漆涂料，用量0.3kg/ m2，
厚度200um。
总厚度：300-600 um
二、施工工艺
1、 金属基材喷砂除锈到Sa2.5级，或手工除锈St3.0级。
2、 配制聚脲防腐底漆：准确称取A、B组份，按
A组份（油漆）：B组份（固化剂）=5:1（质量比）混合，搅拌均匀。消泡和熟化5min。30min内用完。
3、 将底漆刷涂或喷涂在金属基面上，要求涂刷厚度均匀，无遗漏和堆积。
4、 底漆固化4h后，可以刷涂聚脲防水层。
5、 配制T109刷涂聚脲中涂涂料：准确称取A、B组份，按
A组份（油漆）：B组份（固化剂）=2:1（质量比）混合，搅拌均匀。消泡和熟化5min。
6、 将聚脲中涂漆刷涂或喷涂在涂有环氧底漆的基面上。分1-2遍刷完， 每次间隔6-12h，达到所需的厚度。6h后对涂层情况进行检查，对有缺陷处和厚度不足处补刷聚脲涂料。
7、 配制T200高固体份脂肪族聚脲面漆涂料：准确称取A、B组份，按
A组份（油漆）：B组份（固化剂）=1:1（质量比）混合，搅拌均匀。消泡和熟化5min。将聚脲面漆刷涂或喷涂在涂有聚脲中涂的基面上，一遍刷完。
8、 养护7天，验收合格后进入下一道工序。
9、 注意事项：下雨天严禁施工，施工过程中确保无水进入。
施工方法：刷涂、滚涂、高压无气喷涂
联系我们
广州市金铂尔化工有限公司/广东坚派新材料有限公司
地址：广州市花都区公益路华侨商业城6-3-8号/佛山市高明区荷城街道兴盛东路28号
业务联系：400-900-1713
技术咨询：17721883189 刘先生 13312853349 张先生
传真：020-37733758
邮箱：1652326804@qq.com
版权所有 @ 2020 广州市金铂尔化工有限公司 备案号:粤ICP备19079827号 技术维护：广州海鹰信息技术有限公司
